ST系列產品為極薄?柔軟性高的貼片式多用途溫度傳感器。貼片前端形狀/貼片寬窄?外膜材質?貼片長度等可自由選擇，可以根據客戶的用途進行選配。
貼片寬：標準 前端形狀：斜切
感溫點露出 后端聚酰亞胺膜
使用溫度范圍：-50～400℃*
*貼片全長超150mm最高測溫MAX.350℃
貼片寬：標準 前端形狀：平切
感溫點露出 后端聚酰亞胺膜
使用溫度范圍：-50～400℃*
*貼片全長超150mm最高測溫MAX.350℃
ST系列設計為可用膠帶粘貼于被測物、或者夾在被測物上測量的傳感器。粘貼于被測物或夾于被測物以外的方式測量時，使用溫度上限請參考下表。
ST系列產品的外膜為氟樹脂系樹脂，并且使用了粘合劑。如果氟樹脂膜騰空于高溫環境，外膜有可能會張開導致內部熱電偶短路。請注意。
ST系列粘貼于被測物、夾于被測物以外的測量方法時的使用溫度上限
| ST-*1 | ST-*2 | ST-*3 | ST-*4 | ST-25 | |
| 貼片長≦150mm | 200℃ | 180℃ | 200℃ | 200℃ | 200℃ |
| 150mm<貼片長 | 200℃ | 180℃ | 180℃ | 180℃ | 200℃ |
*請選擇與溫度計主機同種熱電偶種類
熱電偶種類與溫度計主機不一致將無法測量正確的溫度。請務必選擇與溫度計主機同種熱電偶種類。
E
E型
K
K型

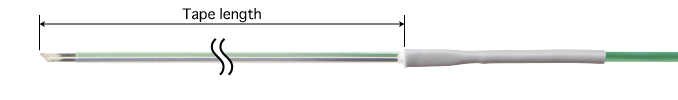

003(30mm) 005(50mm) 008(80mm) 010(100mm) 015(150mm) 020(200mm) 030(300mm) 040(400mm) 050(500mm) 100(1000mm) 150(1500mm) 200(2000mm)
TS1
ST-*1,ST-*2
標準導線：TS導線 1ｍ
導線外徑：φ2.3mm
外膜材質：硅膠
耐熱溫度：240℃
GW1
ST-*3,ST-*4
標準導線：GW導線 1ｍ
導線外徑：1.2×1.7mm
外膜材質：玻璃纖維
耐熱溫度：300℃
TC1
ST-25
標準導線：TC導線 1ｍ
導線外徑：φ4mm
外膜材質：硅膠
耐熱溫度：240℃
0
ST-25以外
標準導線：無導線?只對應ASP/ANP
導線長度可以以0.5ｍ為單位任意指定。
標準插頭(使用熱電偶同種金屬)
對應主機：HR-1*0*,AP-400 等
mini插頭(使用熱電偶同種金屬)
對應主機：AM-9***,HR-1*5*,AP-450,AR-1***,R-460*,HPD-3*** 等
裸線
M3,M4,M5用Y端子(一般電極材料)
M3,M4,M5用圓孔端子(一般電極材料)
M3,M4用Y端子(使用熱電偶同種金屬)
M3,M4用圓孔端子(使用熱電偶同種金屬)
香蕉端子(一般電極材料)
